RJ45接口保护方案
GDT:3RM090L-6或SPA090F PPTC:K250-120U或MSM020 ESD:SLVU2.8-4或SRV05-4
可能过8/20微秒10KA的大通浪能力,符合国家标准
以太网保护方案
PPTC:
限制浪涌
选择10Ω左右,电流100-200mA,耐压250V 以上.
K250-120U
ESD:
TVS器件
根据芯片工作电压选择,一般略高于工作电压即可.
如果电压高,可以选用SLVU2.8,或正在开发的功率稍大的新的2.8V产品

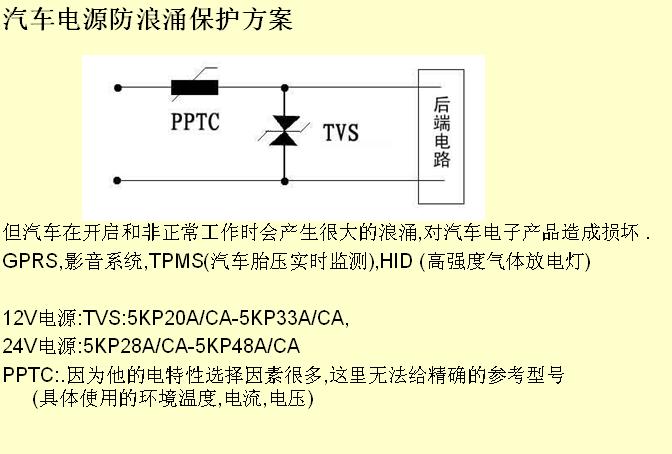

汽车电源防浪涌保护方案
但汽车在开启和非正常工作时会产生很大的浪涌,对汽车电子产品造成损坏 .
GPRS,影音系统,TPMS(汽车胎压实时监测),HID (高强度气体放电灯)
12V电源:TVS:5KP20A/CA-5KP33A/CA,
24V电源:5KP28A/CA-5KP48A/CA
PPTC:.因为他的电特性选择因素很多,这里无法给精确的参考型号 (具体使用的环境温度,电流,电压)
