LED日光灯研究方案

日光灯作为一种光亮柔和而有效的光源在全世界广受欢迎，无论是在家居、商店、办公室、学校、超市、医院、剧场，还是在商业冰柜、广告灯箱、地铁、人行隧道、人防工程、夜市灯饰照明等，只要需要照明的地方均可见到日光灯。

　　传统的荧光日光灯其电源的利用率并不理想：附加镇流器功耗较大，开启时需要辅助高压；日光灯管内置的水银在废弃时无法处理，成为污染环境的公害。日光灯管的荧光粉在充入日光灯管过程中，含有较多量的汞(水银)，因此日光灯管破裂后，跑出来的水银蒸气对人体的危害较大。权威资料显示：汞蒸气达0.04至3毫克时会使人在2至3月内慢性中毒，达1.2至8.5毫克时会诱发急性汞中毒，如若其量达到20毫克，会直接导致动物死亡。

　　作为第四代新型节能光源，LED光源诞生之时即被用来做各类灯具的发光光源。0.06W的白光LED草帽灯、食人鱼是最早被用在LED日光灯的发光灯条上的。每个LED日光灯管使用数量不等，约280-360颗。现在新一代的LED日光灯发光灯条使用从0.06W到1W、显色为纯白、青白、暖白、冷白的贴片LED平面光源。

　　节能省电是LED日光灯的最大特点。以T8日光灯为例，标称36W的荧光日光灯(CFL)，其附加镇流器耗电8W，工作时实际耗电44W，照亮流明为420lm，使用寿命3千小时。而同样规格的LED日光灯，工作时实际耗电仅16W，照亮流明为550lm，使用寿命可达3万小时。

　　PWM LED驱动控制器PT4107

　　LED日光灯的LED灯条电源驱动方案有很多种，目前非隔离方案因其效率高而占主流，而用PWM LED驱动控制器来做LED日光灯驱动电源的又占绝大多数。

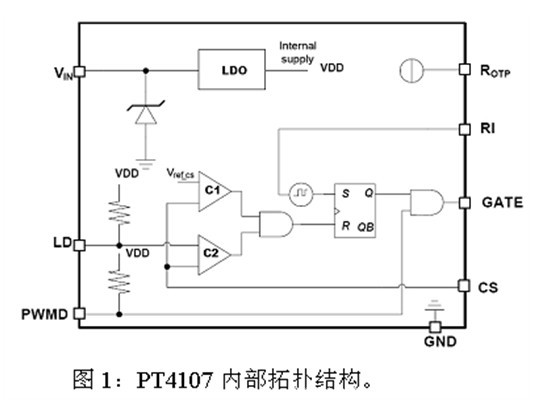

　　PT4107是一个典型的PWM LED驱动控制器，其内部拓扑结构如图1。

　　PT4107是一款高压降压式PWM LED驱动控制器，通过外部电阻和内部的齐纳二极管，可以将经过整流的110V或220V交流电压箝位于20V。当Vin上的电压超过欠压闭锁阈值18V后，芯片开始工作，按照峰值电流控制的模式来驱动外部的MOSFET。在外部MOSFET 的源端和地之间接有电流采样电阻，该电阻上的电压直接传递到PT4107芯片的CS端。当CS端电压超过内部的电流采样阈值电压后，GATE端的驱动信号终止，外部MOSFET关断。阈值电压可以由内部设定，或者通过在LD端施加电压来控制。如果要求软启动，可以在LD端并联电容，以得到需要的电压上升速度，并和LED电流上升速度相一致。

　　PT4107的主要技术特点：从18V到450V的宽电压输入范围，恒流输出；采用频率抖动减少电磁干扰，利用随机源来调制振荡频率，这样可以扩展音频能量谱，扩展后的能量谱可以有效减小带内电磁干扰，降低系统级设计难度；可用线性及PWM调光，支持上百个0.06W LED的驱动应用，工作频率25kHz-300kHz，可通过外部电阻来设定。

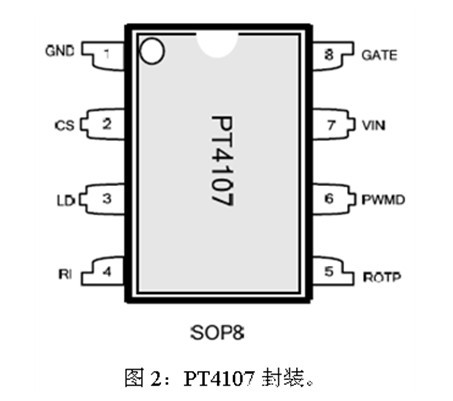

　　PT4107封装如图2，各引脚功能如下：

　　1．GND 芯片接地端；

　　2．CS LED峰值电流采样输入端；

　　3．LD 线性调光接入端；

　　4．RI 振荡电阻接入端；

　　5．ROTP 过温保护设定端；

　　6．PWMD PWM调光兼使能输入端，芯片内部有100K上拉电阻；

　　7．VIN 芯片电源端；

　　8．GATE 驱动外挂MOSFET栅极；

　　设计全电压20W日光灯开关恒流源

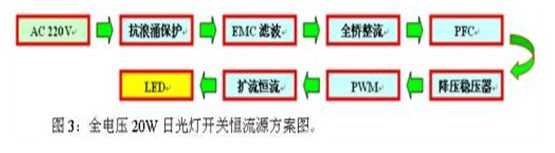

　　以AC 85V～245V全电压输入为例，采用PT4107 PWM LED驱动控制器来做LED日光灯驱动电源的主芯片，设计一个比较理想的应用电路方案(图3)。该方案由全电路由抗浪涌保护、EMC滤波、全桥整流、无源功率因素校正(PFC)、降压稳压器、PWM LED驱动控制器、扩流恒流电路组成。

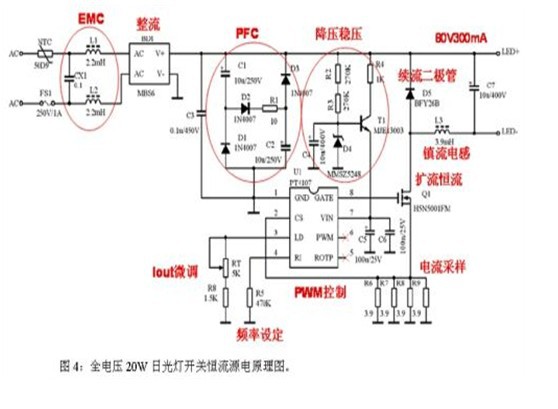

　　按此理念，设计成的全电压20W日光灯开关恒流源电原理图如图4所示。从AC 220V看进去，交流市电入口接有1A保险丝FS1和抗浪涌负温度系数热敏电阻NTC，之后是EMI滤波器，由L1、L2和CX1组成。BD1是整流全桥，内部是4个高压硅二极管。C1、C2、R1、D1～D3组成无源功率因数校正电路。PT4107芯片由T1、D4、C4、R2～R4组成的电子滤波器降压稳压后供电，这个滤波器输入阻抗很高，输出阻抗很小，整流后近300V直流高压经此三极管降压向PT4107 Vin提供约18～20V稳定电压，确保芯片在全电压范围里稳定工作。

　　这个电路不像先前方案的电阻降压电路那样耗能而发烫。PWM控制芯片U1(PT4107)和功率MOS管Q1、镇流功率电感L3、续流二极管D5组成降压稳压电路，U1采集电流采样电阻R6～R9上的峰值电流，由内部逻辑在单周期内控制GATE脚信号的脉冲占空比进行恒流控制。输出恒流与D5、L3的续流电路合并向LED光源恒流供电，改变电阻R6～R9的阻值可改变整个电路的输出电流，但D5、L3也要随之改动。R5是芯片振荡电路的一部分，改变它可调节振荡频率。电位器RT在本电路中不是用来调光，而是用来微调恒流源的电流，使电路达到设计功率。由于器件的分散性，批量生产时每一块电源板的输出电流会略有不同，在生产线上可用此电位器来调整每块电源板的输出电流。为保证已调好电源板的稳定性，一定要选用涡轮涡杆微调电位器，并在调好后滴胶固封。

　　本电路的参数是按每串22个0.06W LED，共15串并联，驱动330个60毫瓦的白光LED负载设计的，每串的电流是17.8毫安，设计输出为36-80V/25OmA。如果改变LED数量，则需修正R6～R9的参数。

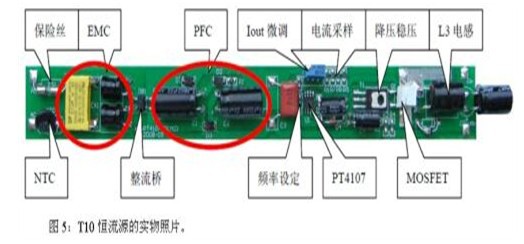

　　PCB板的排列是做好产品的关键，因此PCB板的走线要按电力电子规范要求来设计。本电路可用于T10、T8日光灯管，因两管空间大小不同，二块PCB板的宽度将不同，需要降低所有零件的高度，以便放入T10、T8灯管。图5是T10恒流源板的实物照片，33个元件安装在235×25×0.8毫米的环氧单面印制板上。

　　关键的设计和考虑因素

　　1．抗浪涌的NTC。

　　抗浪涌的NTC选用300Ω/0.3A热敏电阻，如改变此方案的输出，比如增大电流，则NTC的电流也要选大一些，以免过流自发热。

　　2．EMC滤波

　　在交流电源输入端，一般需要增加由共轭电感、X电容和Y电容组成的滤波器，以增加整个电路抗EMI的效果，滤除掉传导干扰信号和辐射噪声。本电路采用共轭电感加X电容器的简洁方式，主要还是出于整体成本的考虑，本着够用就好的设计原则。X电容器应标有安全认证标志和耐压AC275V字样，其真正的直流耐压在2,000V以上，外观多为橙色或蓝色。共轭电感是绕在同一个磁芯上的两个电感量相同的电感，主要用来抑制共模干扰，电感量在10～30mH范围内选取。为缩小体积和提高滤波效果，优先选用高导磁率微晶材料磁芯制作的产品，电感量应尽量选较大的值。使用二个相同电感替代一个共轭电感也是一个降低成本的方法。

　　3.全桥整流

　　全桥整流器BD1主要进行AC/DC变换，因此需要给予1.5系数的安全余量，建议选用600V/1A。

　　4．无源PFC

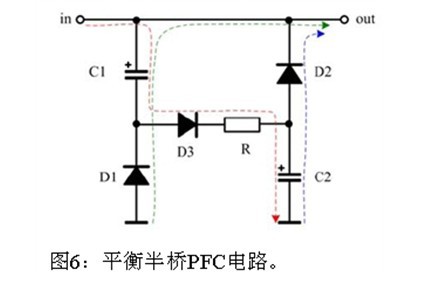

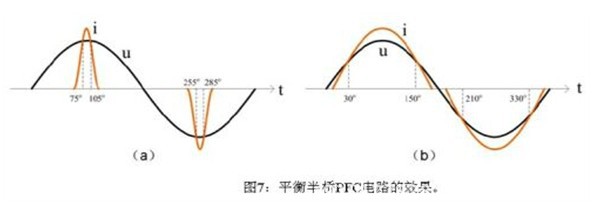

　　普通的桥式整流器整流后输出的电流是脉动直流，电流不连续，谐波失真大，功率因数低，因此需要增加低成本的无源功率因数补偿电路，如图6所示。这个电路叫做平衡半桥补偿电路，C1和D1组成半桥的一臂，C2和D2组成半桥的另一臂，D3和R组成充电连接通路，利用填谷原理进行补偿。滤波电容C1和C2串联，电容上的电压最高充到输入电压的一半，一旦线电压降到输入电压的一半以下，二极管D1和D2就会被正向偏置，使C1和C2开始并联放电。这样，正半周输入电流的导通角从原来的75°～105°上升到30°～150°；负半周输入电流的导通角从原来的255°～285°上升到210°～330°(图7)。与D3串联的电阻R有助于平滑输入电流尖峰，还可以通过限制流入电容C1和C2的电流来改善功率因数。采用这个电路后，系统的功率因数从0.6提高到0.89。R有浪涌缓冲和限流功能，因此不宜省略。

　　5．降压稳压电路

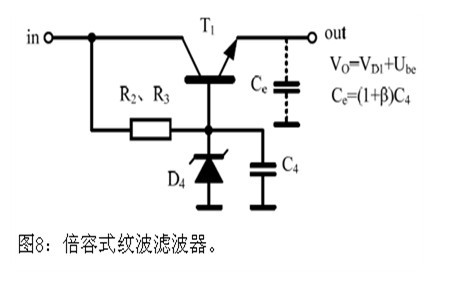

　　给PT4107供电的电路是倍容式纹波滤波器(图8)，具有电容倍增式低通滤波器和串联稳压调整器双重作用。在射极输出器的基极到地接一个电容C4，由于基极电流只有射极电流的1/(1＋β), 相当于在发射极接了一个容值为(1＋β)C4的大电容，这就是电容倍增式滤波器的原理。如果在基极到地之间再连接一个齐纳二极管，就是一个简单的串联稳压器，该电路能有效地消除高频开关纹波。请注意，T1要选择双极型晶体管的Vbceo500V，Ic=100mA。稳压二极管D4要用20V、1/4W任何型号的小功率稳压管。

 6．镇流功率电感

 　　镇流功率电感L3与Q1 MOS管，以及R6、R7、R8、R9并联的电流采样电阻，是此电路恒流输出的三大关键元件。镇流功率电感L3要求Q值高、饱和电流大、电阻小。标称3.9mH 的电感，在40kHz～100kHz频率范围里Q值应大于90。设计时要选用饱和电流是正常工作电流2倍的功率电感。本电路设计输出电流250mA，因此选500mA。选用功率电感的绕线电阻要小于2Ω、居里温度大于400 oC的优质功率电感。一旦电感发生饱和，MOS管、LED光源、PWM控制芯片就会瞬间烧毁。建议使用高导磁率微晶材料的功率电感，它可以确保恒流源长期安全可靠地工作。

　　L3电感要选用EE13磁芯的磁路闭合电感器，或高度低一点的EPC13磁芯(图9)。现在LED日光灯大多数选用半铝半PV塑料的灯管，以帮助LED光源散热。工字磁芯电感器的磁路是开放的，当使用工字磁芯电感器的电源驱动板进入半铝半PV塑料灯管时，由于金属铝能使其磁路发生变化，往往会使已调试好的电源驱动板输出电流变小。

　　7．续流二极管

　　续流二极管D5一定要选用快速恢复二极管，它要跟上MOS管的开关周期。如果在此使用1N4007，那么在工作时会烧毁的。此外，续流二极管通过的电流应是LED光源负载电流的1.5～2倍，本电路要选用1A的快速恢复二极管。

　　8．PT4107开关频率设定

　　PT4107开关频率的高低决定功率电感L3和输入滤波电容器C1、C2、C3的大小。如果开关频率高，则可选用更小体积的电感器和电容器，但Q1 MOSFET管的开关损耗也将增大，导致效率下降。因此，对AC 220V的电源输入来说，50kHz～100kHz是比较适合的。PT4107开关频率设定电阻R5计算公式如下。当F=50kHz时，R5=500KΩ。

 　　9．MOSFET管的选择

　　MOSFET管Q1是本电路输出的关键器件。首先，它的RDS(ON)要小，这样它工作时本身的功耗就小。另外，它的耐压要高，这样在工作中遇到高压浪涌不易被击穿。

　　在MOSFET的每次开关过程中，采样电阻R6～R9上将不可避免的出现电流尖峰。为避免这种情况发生，芯片内部设置了400ns的采样延迟时间。因此，传统的RC滤波器可以被省去。在这段延迟时间内，比较器将失去作用，不能控制GATE引脚的输出。

　　10．电流采样电阻

　　电阻R6、R7、R8、R9 并联作为采样电阻，这样可以减小电阻精度和温度对输出电流的影响，并且可以方便地改变其中一个或几个电阻的阻值，达到修改电流的目的。建议选用千分之一精度、温度系数为50ppm的SMD(1206) 1/4W电阻。电流采样电阻R6～R9的总阻值设定和功率选用，要按整个电路的LED光源负载电流为依据来计算。

　　R(6-9)=0.275/ILED

　　PR(6-9)=ILED2 x R(6-9)

　　11.电解电容器

　　LED光源是一种长寿命光源，理论寿命可达50,000小时，但是，应用电路设计不合理、电路元器件选用不当、LED光源散热不好，都会影响它的使用寿命。特别是在驱动电源电路里，作为AC/DC整流桥的输出滤波器的电解电容器，它的使用寿命在5,000小时以下，这就成了制造长寿命LED灯具技术的拦路虎。本电路设计使用了C1、C2、C4、C5、C7多颗铝电解电容器。铝电解电容器的寿命还与使用环境温度有很大关系，环境温度升高电解质的损耗加快，环境温度每升高6 oC，电解电容器寿命就会减少一半。LED日光灯管内温度因空气不易流动，如电源驱动板设计不合理，管内温度会比较高，电解电容器的寿命因此大打折扣。选用固态电解电容器，也许是延长寿命的好办法之一，但导致成本上升。

　　应用PT4107可以设计以多颗0.06W WLED光源串并联为负载的，电压输入为AC 110V或AC 220V的T10、T8、T5的LED日光灯方案，以及类似应用的吸顶灯、满天星灯、野外照明工作灯、球泡灯等，也可设计以高亮度1W WLED光源串联为负载的LED庭园灯、LED路灯、LED隧道灯。

　　2009年初日本政府为降低公共照明的碳排放，强制企业执行节能减碳政策，日本办公室节能照明需求逐渐升温，大力推广LED日光灯，促进了中国LED日光灯的生产。因此深圳市伟富创光电科技有限公司参照本设计电路优化设计适用AC110V的LED日光灯电路已被广泛用于生产。
