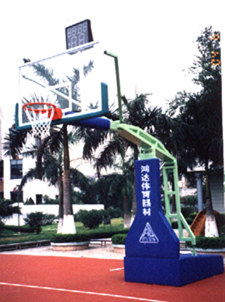

篮球架(手动液压)的工作原理及使用
一.蓝球架的工作原理:
该篮球架根据铰链式四连杆机构原理设计而成，底座由手压千斤顶控制升降实现全落地，篮板升降由液压缸推动立柱转动到90度达到所需高度。
二、结构简介：
1、本篮球架分机械、液压及手动液压三大部分组成。底座用（3-6）个尼龙轮，由手压千斤顶控制升降。立柱、横臂、篮板由于手动液压控制升降；
2.透明球板固定于横臂的前端部位，篮板上端两个角下方
3、在设计中采取了液压自锁装置和滑移伸缩安全杆，锁紧保险镙母后确保比赛时篮球架高度的可靠性；
4、比赛时，为确保球员的超强冲击下压、扣篮、抓圈等所致力的不平衡，装有弹性篮圈和不少于
5、为保护篮球运动员的人身安全，立柱，底座与篮板下沿全部设有海绵防护装置。
三.篮球架的使用：
1、安装完毕后并检查各部位是否正常；
2、将手动泵上下压动手杆，把立柱上升与底面成45度左右，然后装上配重再升至规定高度，锁紧保险螺母；
3、当篮球架要下降时，首先退出保险螺母，在松开手动泵升降开关并下降到立柱与底座为准；
4、移动时将操纵杆插入手压千斤顶内，上下压动手杆，使底座上升距地面约50—100㎜高度。1-2人就可推动，操纵杆可掌握运动方向，到位后用操纵杆向逆时针旋转千斤顶阀门使底座自动落地。
