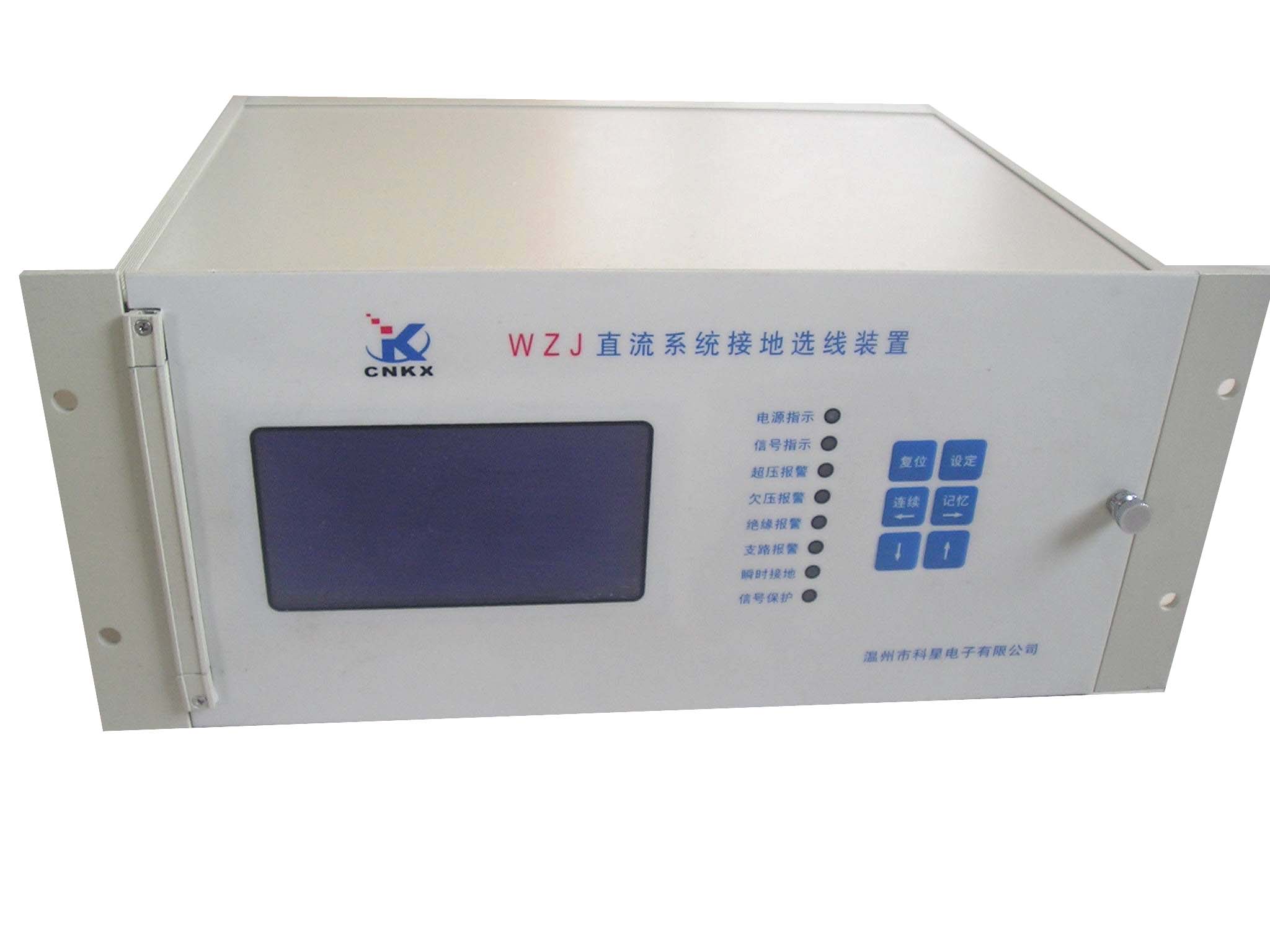

WZJ微机直流系统接地选线监测装置是在原有产品的基础上进行技术创新和提升。提高了装置的测量精度和抗电容干扰的能力。在性能指标的适应性、调试的方便性及运行的可靠性方面均处于国内领先水平。装置首次利用了信号相位锁定、超前校正及跟踪积木式结构等技术,从根本上解决了判断数据不全、选线不准等弊病。广泛适用于电力、石化、冶金、邮电、铁路等行业发电厂及变电站。是一种提高电网自动化管理水平、确保安全运行及故障准确定位的理想智能仪器。
一、 整机测量原理说明
根据直流系统的特殊性,本装置的测量从测量内容区分,可分为两大部分,一是母线监测,二是分支回路查巡。
2.1直流母线监测
2.1.1在直流系统中,分别从桥网络A和桥网络B读取X和Y两个直流中心对地电压值。见图-
◎U 为直流系统母线电压 ◎U+为直流系统母线正极对地电压
◎U-为直流系统母线负极对地电压 ◎R+为直流系统母线正极对地电阻
◎R-为直流系统母线负极对地电阻 ◎X为电桥网络A直流中点对地电压
◎Y为电桥网络B直流中点对地电压
