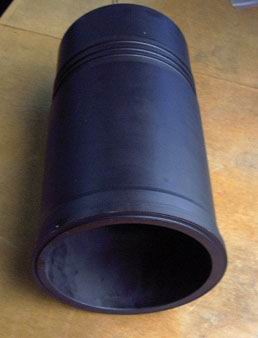

3055099气缸套
点图进入相册
3054609电磁阀-
点图进入相册
3055099气缸套
点图进入相册
3054609电磁阀线圈
点图进入相册
3055099气缸套-
活塞和连杆-安装
用“不起毛的”的 布清洁连杆和轴瓦。不要润滑轴瓦的背面。这样会减小轴瓦的运行间隙，发动机动行时，会损坏轴瓦。如果不用新轴瓦，必须将使用过的轴瓦装到轴瓦拆除时的相同连杆上。将上轴瓦装进连杆中。必须将轴瓦上的锁舌（1）装进连杆的锁槽（2）中，轴瓦的端部必须与连杆盖上的安装面平齐。用润滑剂105或者类似的润滑剂润滑轴瓦。再缸套中涂上厚厚的一层15W-40机油。将活塞与活塞环的总成放进装有干净15W-40机油的容器中。然后从容器中取出活塞与活塞环的总成，并滴掉多余的机油。转动活塞环，按图示的定位它们的开口。将连杆的导销，零件号：3376038，装进连杆中。用活塞环压缩工具，零件号：3823309，将活塞环压缩。转动曲轴，使处于安装位置的连杆颈处在下死点位置。顺气缸套孔插入连杆，直到活塞环的压缩工具接触到气缸套的顶部。将活塞环压缩工具保持在气缸体上。穿过活塞环压缩工具将活塞装进气缸套中。推入活塞，直到第一环完全进入到气缸套中。活塞连杆总成就位时，用尼龙导销将连杆与曲轴对正。拆下尼龙导销。将轴瓦装进连杆瓦盖中。必须把轴瓦上的锁舌（2）装进瓦盖的锁槽中。将润滑剂105或者类似的润滑剂涂到轴瓦的内径面上。用干净的15W-40机油涂连杆螺栓。同以连杆和连杆盖必须有相同 编号，必须装进对应的气缸套中。连杆和连杆瓦盖上的编号必须位于连杆的同一侧，防止运转时引起发动机损坏。安装连杆瓦盖和 连杆螺栓。按照下面的步骤以交替方式，拧紧螺栓。扭矩值：步骤1-68N.m[50ft-1b] 2-142N.m[105ft-1b] 3-210N.m[155ft-1b] 4-完全松开 5-重复步骤1至3.
