摘要：无线报警器的两种探头，一是门磁，二是被动红外探头
关键词：门磁，无线报警，被动红外探头
家用线报警器采用无线报警原理，主要由两部分组成：第一部分由防盗入侵探测器和微型无线发射机组成；第二部分为带有无线接收器的无线接收报警控制器，简称报警主机。虽然探测器和报警主机之间是用无线信号沟通，但报警主机可以用有线电话或无线通讯的方法进行报警。
防盗入侵探测器主要有两种，一种是门磁，另一种是被动红外探头
1、门磁

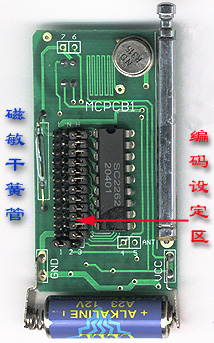

一种入侵探测器是带有微型无线报警发射机的无线门磁。图1是无线门磁的外形。图2无线门磁内视图
小磁铁与触点常闭型干簧管E组成入侵探测器，将小磁铁安装在储藏室的门扇上，干簧管紧靠小磁铁，安装于相对的门框上。平时门处于关闭状态，由于小磁铁紧靠小磁铁，使内部两常闭触点依靠外磁力作用而断开，微型发射机因无电源不工作。一旦发生盗情，小磁铁就会随门扇远离干簧管，干簧管失去外磁场的作用，其内部两触点依靠自身的弹力而闭合，微型无线发射机得电立即发出编码报警电信号。
这里用的IC1是一种数字编码集成电路，其共设8个地址码，即A1～A8；4个数据码，即D1～D4。经地址编码的数据由IC1的脚输出。IC1的振荡频率由外接电阻R1决定，R1阻值越小，振荡频率越高。R1的阻值可在120kΩ～470kΩ之间选择，但应注意振荡频率必须和报警接收部分的振荡频率严格一致，否则无法可靠解码。晶体管V1与C1、C2、L1、L2等元件组成调制和射频发射电路，其通常发射频率在300MHz左右，为了增加发射电路的稳定性，天线L2可直接印制在电路板上。
2，被动红外探头

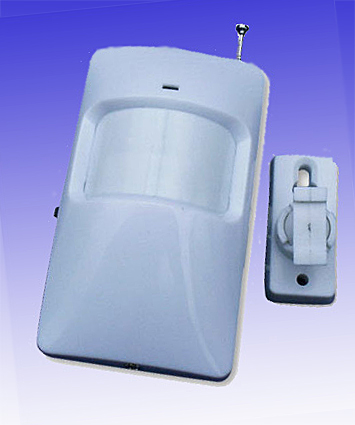

下图是带有微型无线报警发射机的被动红外探测器。
在自然界，任何高于绝对温度（- 273度）时物体都将产生红外光谱，不同温度的物体，其释放的红外能量的波长是不一样的，因此红外波长与温度的高低是相关的。
在被动红外探测器中有两个关键性的元件，一个是热释电红外传感器(PIR)，另一个是菲涅尔透镜。热释电红外传感器(PIR)能将波长为8一12um之间的红外信号变化转变为电信号，并能对自然界中的白光信号具有抑制作用，因此在被动红外探测器的警戒区内，当无人体移动时，热释电红外感应器感应到的只是背景温度，当人体进人警戒区，通过菲涅尔透镜把红外信号聚焦在热释电红外传感器(PIR)上。热释电红外感应器感应到的是人体温度与背景温度的差异信号，因此，红外探测器进行探测的是感应移动物体与背景物体的温度的差异。
菲涅尔透镜有两种形式，即折射式和反射式。菲涅尔透镜作用有两个:一是聚焦作用，即将热释的红外信号折射（反射）在PIR上，第二个作用是将警戒区内分为若干个明区和暗区，使进入警戒区的移动物体能以温度变化的形式在PIR上产生变化热释红外信号，这样PIR就能产生变化的电信号。
人体都有恒定的体温，一般在37度，所以会发出特定波长10微米左右的红外线，被动式红外探头就是靠探测人体发射的10微米左右的红外线而进行工作的。人体发射的10微米左右的红外线通过菲泥尔滤光片增强后聚集到红外感应源上。红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，后续电路经检测处理后就能产生报警信号。
微型无线发射机得到报警信号立即发出编码报警电信号。以无线电波向带有无线接收器的无线接收报警控制器，即报警主机报警。有关报警主机接收到报警信号怕的工作情况，且听下回分解。
