复合土工膜的施工规范

QB/CG SG-2004          页码:1/2

1． 铺设前准备工作：

1.1地基处理:清扫土工膜铺设面,要求基体平整,土体坚实,不能凹凸不平,裂纹等,不能有尖锐物,石块、铁丝、木棒等，防渗范围内的草皮，树根要清除，对于杂草要喷洒灭草剂。

1.2与膜接触面，铺设粒径小的砂土或粘土层作防护层，防护层覆盖厚度不宜小于30㎝。

2． 铺设方法：

2.1  沿一定方向铺设，同时不要拉得太紧，应留有一定伸缩量，以适应基体变形。

2.2  土工膜两边均预留一定宽度的PE膜与PET织物不粘合层（即甩边),铺设时,要调整好每个单元土工膜走向,以便于两个单元土工膜的焊接.

2.3  土工膜铺设好后,要用砂袋压住,以防风沙影响下一步土工膜边缘的焊接.

3. 土工膜焊接.接缝处理是施工关键程序,一般采用热焊接方法,PE膜相接的表面加热处理,使之表面熔化,然后通过压力,使之熔合成一体.

3.1对于铺设好的土工膜,边缘接缝处要求不能有油污,水份,尘土等.

3.2 焊接前要调整好接缝处两幅边PE单膜,使之搭接一定的宽度,搭接宽度一般为6～8㎝且平整,无折皱.

3.3  使用专用焊接机进行焊接.

4.   焊缝质量检测:

4.1  检测方法应采用充气法及室内试验,也可采用火花试验或超声波探测法.

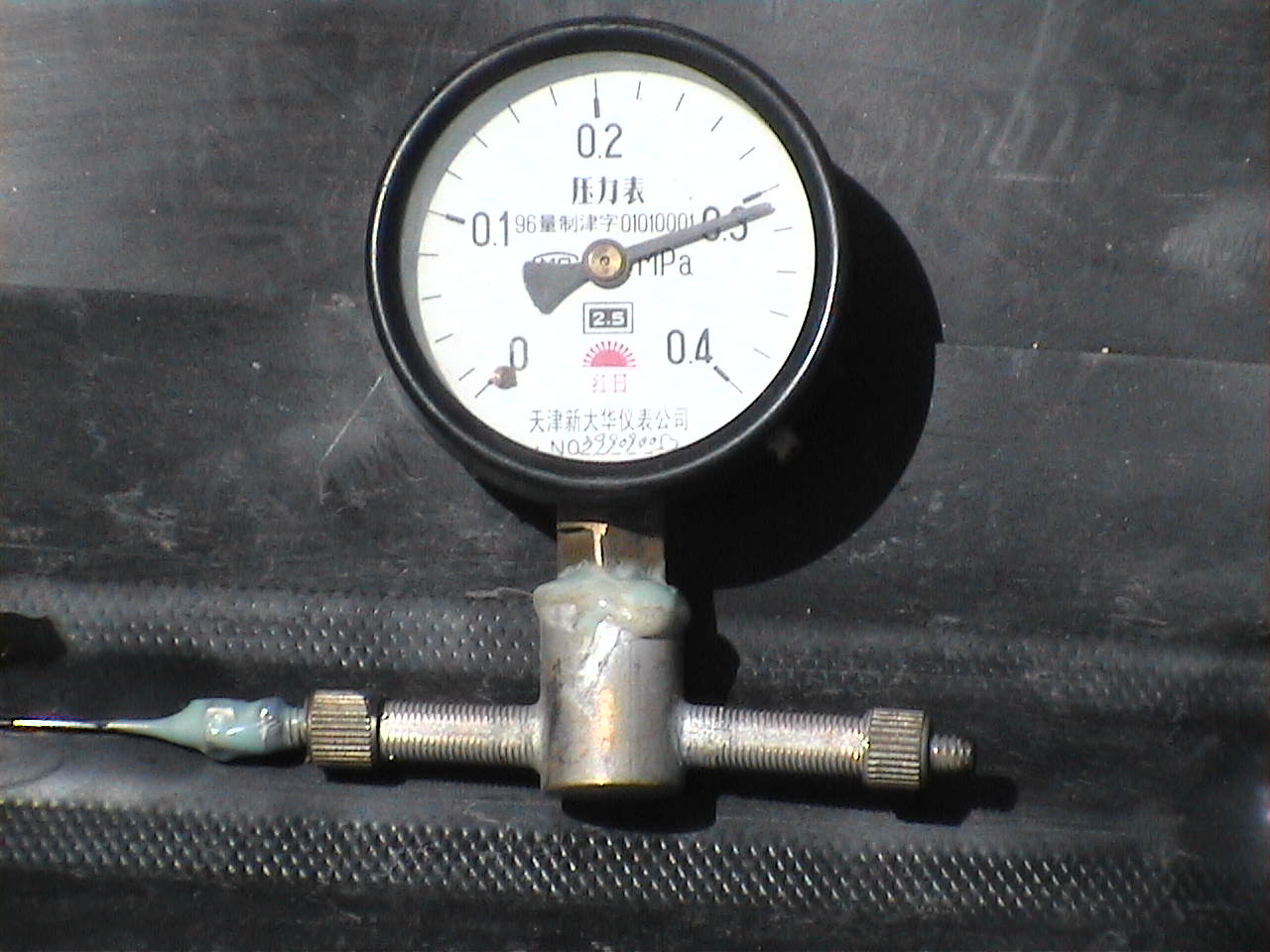

4.2  检测设备采用气压式检测仪及真空检测仪.

4.3  焊缝质量要求:

4.3.1 对双缝充气长度为30-60㎜双焊缝间充气压力达到0.15-0.2MPa,保持1-5min,压力无明显下降为合格.

4.3.2 对单焊缝和T形结点及修补点应采取50㎝×50㎝方格进

复合土工膜的施工规范

QB/CG SG-2004          页码:2/2

行真空检测,真空压力大于或等于0.005MPa,保持30s,肥皂液不起泡为合格.

4.3.3 室内试验.焊缝抗拉强度应大于母材强度.

4.3.4 质量检验应随施工进展进行.

5.施工程序图:

6.参考依据:《复合土工膜应用技术工程CTTT/T238-1998》
