几种常见的大屏幕拼接系统详解
一般用户在需要同时观看的信源较少时，适合选择单机大屏幕。但在较为复杂的监控中，如大型邮电通信系统、道路交通管理、能源分配输送、工业控制、110报警等领域，需全景浏览，统一指挥，就必须选择大屏幕拼接系统。大屏幕拼接系统不再受单机分辨率和亮度的影响，例如一个2×2四个单机的拼接系统，单机分辨率为1024×768，亮度为500lm，则拼接后的系统分辨率为2048×1536，亮度为2000lm。拼接系统主要由三部分组成：大屏幕投影墙、投影机阵列、控制系统。其中控制系统是核心，目前世界上流行的拼接控制系统主要有三种类型：硬件拼接系统、软件拼接系统、软件与硬件相结合的拼接系统。
硬件拼接系统是较早使用的一种拼接方法，代表性的产品有可实现的功能有分割、分屏显示、开窗口：即在四屏组成的底图上，用任意一屏显示一个独立的画面。由于采用硬件拼接，图像处理完全是实时动态显示，安装操作简单；缺点是拼接规模小，只能四屏拼接，扩展很不方便，不适应多屏拼接的需要；所开窗口固定为一个屏幕大小，不可放大、缩小或移动。
软件拼接系统是用软件来分割图像，如加拿大的M3i多屏拼接系统。采用软件方法拼接图像，可十分灵活的对图像进行特技控制，如在任意位置开窗口；任意放大、缩小；利用鼠标即可对所开的窗口任意拖动，在控制台上控制屏幕墙，如同控制自己的显示器一样方便。主要缺点是它只能在Unix系统上运行，无法与WIN95上开发的软件兼容；PC机生产的图形也无法与其接口；在构成一个几十台投影机组成的大系统时，其相应的硬件部分显得繁杂。
软件与硬件相结合的拼接系统,可综合以上两种方法的优点,克服其缺点。这种系统可以实用显示多个RGB模拟信号及XWindow的动态图形，是为多通道现场即时显示专门设计的。通过硬件和软件以及控制/舆接口，来实现不同窗口的动态显示。它透明度高：图像叠加透明显示，共有256级透明度，令动态图像和背景活灵活现。并联扩展性极好：系统采用并联框结构，最多可控制上千个投影机同时工作。
“神州五号”的发射成功让每一个中国人激动不已，而从事投影相关行业的人员更是为此感到振奋和自豪。在北京航天指挥中心，四块200″大屏幕投影系统永远地记录下了这一举世瞩目的历史性时刻。从98年安装至今，这四块200″大屏幕投影系统经历了从“神一”到“神五”的严峻考验，每一次都以出色的工作圆满地完成了任务，为祖国的航天事业谱写了新的篇章！ 随着高分辨率投影机的不断广泛和提高，不论是在国外还是在国内，重大项目中采用多台投影机进行图形、图像的拼接已成为调度、指挥中心必不可少的手段和工具。单项工程中数量最多可达到数十台，屏幕从一至多层不等；屏幕的控制系统有硬件方式，也有网络及硬件结合的方式。
点击观看大图
大屏幕投影拼接系统由背投影设备和拼接显示控制器组成，后者能够操作控制室内的庞大投影机或显示器阵列，用于电信、公共事业、调度、110报警系统、交通、控制以及军事应用。

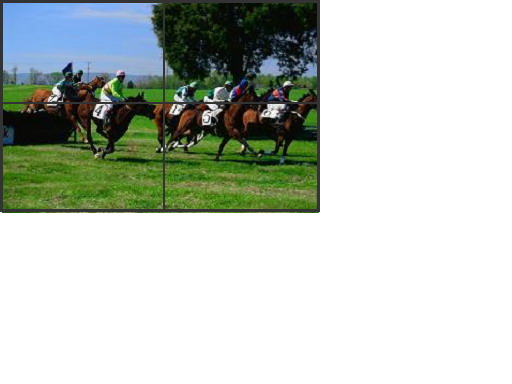

控制器的典型显示方式如下图所示，以为“神州五号”成功发射立下汗马功劳的1×4控制器为例：
经过投影设备厂商长期不间断地艰苦努力和开拓，已成功地将高分辨率大屏幕投影显示系统应用在我国各个重要的领域，其中包括军队、公安、武警、铁道、邮电电信、交通、石油、电力、石化、煤炭、水利、银行、国家政府机关部门、大专院校及广告宣传等等。这次“神州五号”的成功发射，使各界人士对大屏幕投影系统进一步关注，投影设备产品的应用前景更加广阔。
 |
