CK80201 画面分割显示系统
名 称: 2 进1 出画面分割器
系 列: CK8 系列
型 号:CK-80201

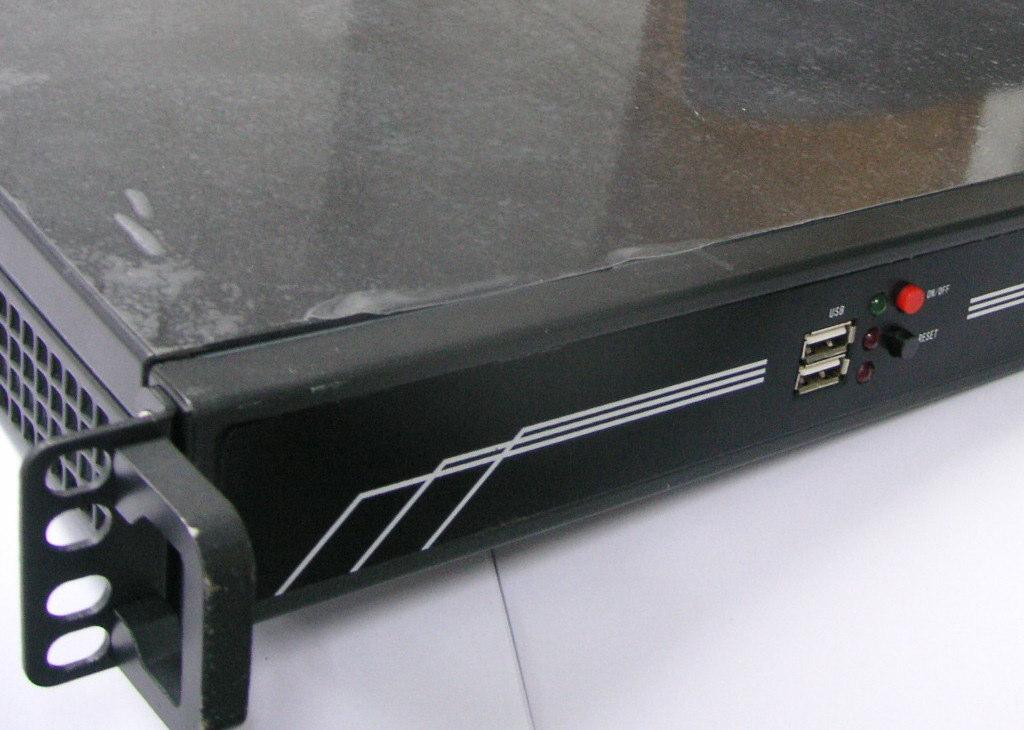

外观尺寸: 标准工控1U 机箱 360MM*428MM*45 MM
应用范围:
专门针对自动化生产车间监控控制系统所开发的辅助设备,可为车间监控系统节约空间和显示设备, 并可以节省监控操作员工.
产品简述:
CK-80201 VGA 画面分割器可接受两路VGA 信号(DB-15 标准接口),或者两路视频信号(BNC标准接口 );输出一路VGA 信号(二分屏显示)
分割器采用纯硬件结构设计，无操作系统，整个系统完全封闭式运行，不需要电脑和启动软件等操作, 非常简便, 稳定性高, 输出图形质量好, 分辩率高;
输出模式: 两种输出模式选择, 以1280*1024 输出分辩率为例
A) PBP 模式, 单幅画面显示为640*1024, 画面显示细长;
B) DW模式, 单幅画面先生为:640*480, 4:3 画面显示
主要功能: 二分屏显示;
RS-232 控制; 用户可以根据自己的需要，使用自己的控制软件改变分割器的显示界
面，显示所需的一个或几个窗口，控制窗口大小，改变源名显示等。
可加标题和边框;
可任选其中一画面进行全屏显示
显示格式XGA 或者SXGA
输出画面质量卓越, 有完美的广播电视级图像之类, 优秀的色彩还原.
