型号系列

CK40106

输入信号

一路复合视频 NTSC/PAL
一路VGA/RBG SXGA(1280X1024@60Hz),XGA（1024X768@60Hz）/SVGA（800X600@60Hz）/UXGA

输出信号

XGA（1024×768@60Hz）/SXGA（1280×1024@60HZ）/WSGA(1366×768@HZ)

输出模式

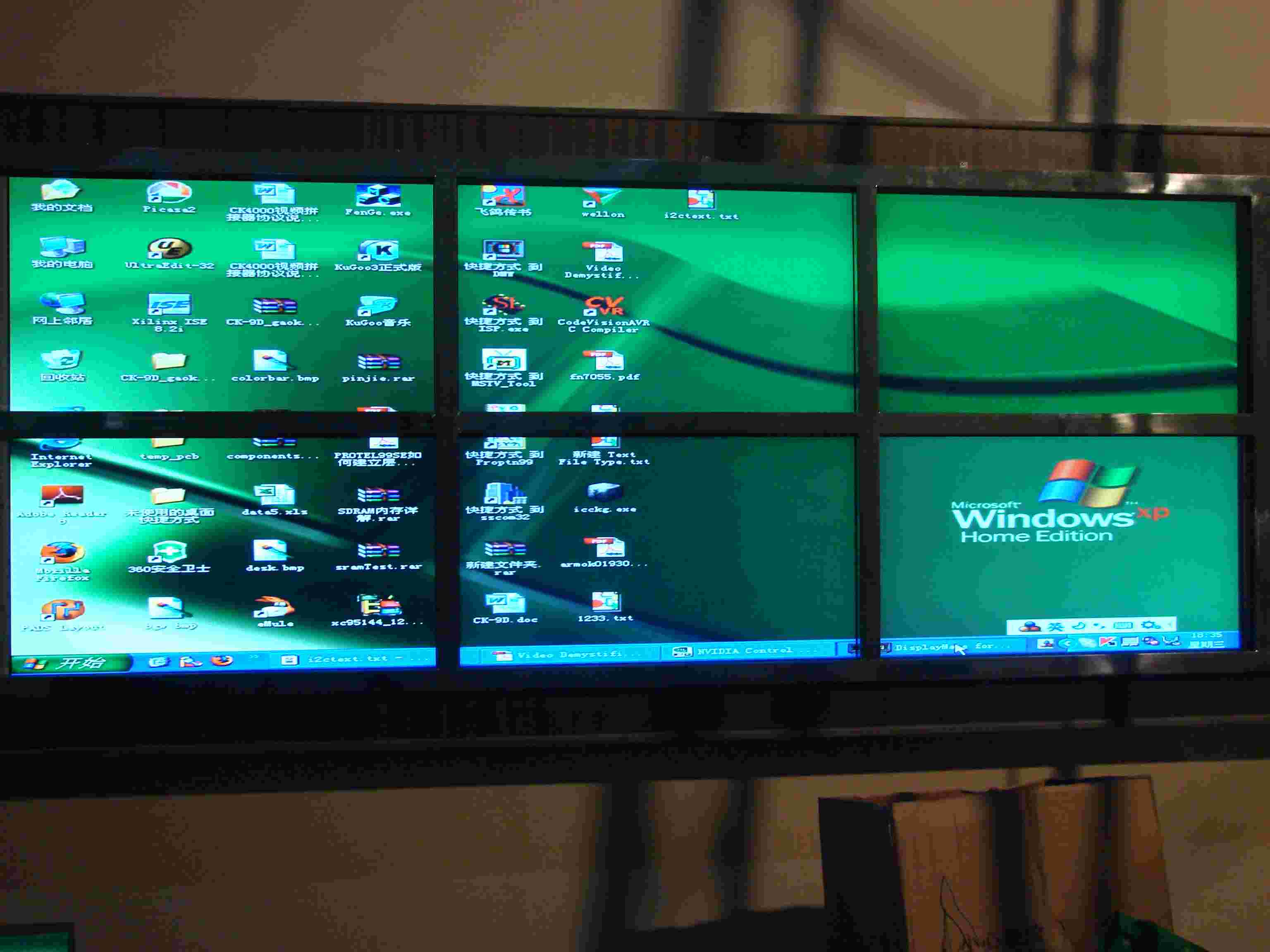

6画面（2×3）---1 种画面显示模式, 就是把外部的画面分割为6部分, 以完整的一幅显示

AV输入

格式： ＰＡＬ／ＮＴＳＣ
15．734kHz/15．625 kHz,59．94Hz/50 Hz

VGA输入

格式：SVGA/XGA/SXGA /UXGA
行频：38 k /48k/64k, 场频：60Hz/60Hz
模拟RGB 信号：0．7V（p-p）75Ω
行/场同步信号：TTL 电平

控制输入

RS-232 D-sub 9 针连接器
波特率:9800
No Parity, 8 Bit, 1 Stop Bit

供电功耗

200-240VAC, 50Hz, 150W

工作温度

0-42摄氏度

工作湿度

15-85%
