升降式地下储藏室（车库）
技术领域：
本发明涉及设置于地面下的刚性构件，具体涉及一种升降式地下储藏室。
背景技术：
随着城市人口的增加和可用地面积的减少，人类社会把目光转向开发地下空间，如：建造地铁、地下商场及作其它用途的场所等。对于富裕起来的城市居民、特别是已购有私家车的人们更希望能在就近处、并不另外再占用土地面积的情况下，独立拥有自己的一种有多种用途的储藏室，既可满足停放车辆、又可放置杂物，甚至作为一个房间使用。因此就要求该储藏室在升降以及安全防盗、排水、通风方面的各种配套措施能够键全，要求技术完善，且具备一室多用途的功能。
发明内容：
本发明提出了一种升降式地下储藏室、目的在于进一步完善升降式地下车库的升降、安全防盗、排水、通风的技术措施，使它具有一式多用的功能。
本发明是通过以下技术方案来实现发明目的的：
本发明包括室坑、储藏室、升降系统、防排水系统、通风系统，还包括安全防盗系统、照明装置、检修装置。它的室坑的坑底与坑壁为混凝土层，坑内设有承重墙，坑底为斜面坡，混凝土层中布设有排水、通风管道及升降控制器箱位等。它的储藏室主要包括顶盖、底座及设于两者之间的立柱，其四面室壁的其中一面为全敞开式。它的升降系统主要包括电机、蜗轮丝杠装置、传动通道、电动升降控制器以及手动升降装置。它的防排水系统主要包括有防水层、蓄水槽、水泵、排水管。它的通风系统主要包括排风电机、通风管。它的安全防盗系统主要包括有自锁装置、防坠装置、报警装置、语音提示装置、车辆入室的阻停装置。此外，本发明还包括有检修装置。
本发明的有益效果：
（一）开发了地下空间，可缓解城市用地紧张状况，且可根据小区实际需要就近建造、方便使用者；
（二）储藏室一室多用，可储存需冬暖夏凉方式保存的物品、还可以作车库、房间使用，甚至在特别情况下、作可供隐蔽的密室使用；
（三）本发明建造投资小，安装、检修方便。
（四）本发明安全防盗性能好，排水、通风系统健全。
附图说明：
附图1为本发明之坑室的结构示意图；

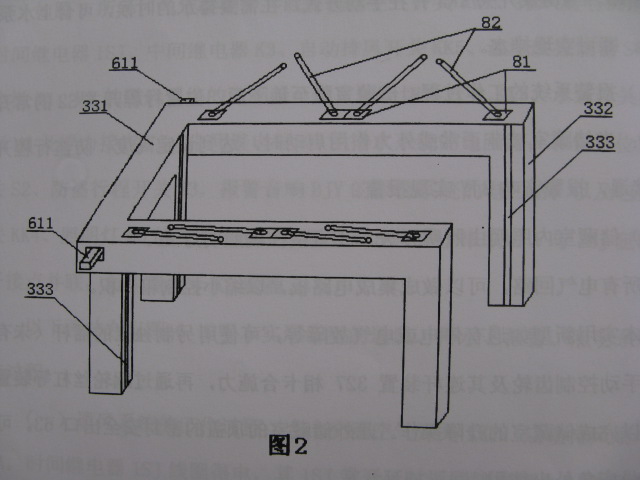

附图2为本发明升降系统的传动通道的结构示意图；
附图3为本发明位于传动通道中的蜗轮丝杠等装置的结构示意图；
附图4为本发明储藏室升至地面的结构示意图（主视图）；
附图5为本发明储藏室升降电控制及提示音响电路连接示意图；
附图6为本发明的通风、排风、报警、照明系统的电路连接示意图。
具体实施方式：
如图1所示，坑室1的坑底与坑壁为混凝土层11，混凝土层的外壁即坑土与混凝土层之间设有防水层41，贴近混凝土层设有三面互不相连接的承重墙12，不设承重墙一侧的坑口外设有入室坡道13，承重墙用以稳固承载如图2所示的传动通道，并使水平传动通道331位于承重墙的上方，垂直传动通道332直立于承重墙之间。检修装置由检修底座81、支架杆82组成，均安装于水平传动通道上部外壁上，需要检修时、扳动与底座81连接的支架杆82，使之成为八字支架有助于储藏室停靠的稳定性和检修的方便性。而垂直传动通道332内侧的外壁设置有道轨333，以便储藏室滑动升降。
如图3所示，所述升降系统的升降机构由电机321、蜗轮丝杠322、螺母323、传动滑轮324、传动带325、电动升降控制箱326以及手动升降装置327组成。
传动带325从水平传动通道经传动滑轮延伸至垂直传动通道中，传动带的末端连接在储藏室的底座的起吊桩221上。储藏室的升降是通过遥控或手动开关控制电机的正反转、带动蜗轮丝杠装置工作，传动带由在蜗轮丝杠上作轴向运动的螺母带动下左右位移，再经过传动滑轮324作上下运动，储藏室的底座的四个吊桩与传动带连接，随着传动带的上下，完成升降工作，且在升降的同时还伴随有“地下储藏室起降、请注意！的语音提示。
如图4所示，本发明的储藏室主要由顶盖21、底座22、立柱23组成，储藏室体朝向坡道13的一面为全敞开式，另三面可做成活动位移式装饰墙24，以便安装和检修；下部设围栏25，顶盖21为双层设置，并留有只能从室内打开的密封安全出口63，顶盖的四周呈下凸、可扣合在凸出地面的混凝土层11之外，并在扣合处设有密封软垫64，以便储藏室下降时不碰击、无噪音，下降后密封性好。底座的四个外底角下部设有起吊桩221，并与相应四角部位的传动带325的端部牢固相连接，起吊桩上设有底座滑轮（图中未示）。储藏室的底座的四个起吊桩221在传动带的作用下，底座滑轮在道轨333上下滑行而完成升降工作。起吊桩的底面处设有防坠楔62，可与设在传动通道内壁的楔形齿柱621相卡合，以便储藏室在升降的过程中，如某一底角一旦发生突降，则防坠楔62将卡合在楔形齿柱621的某一楔形齿中、可阻止该点的进一步下降，与此同时受控电机会自动停止运转，使储藏室停止升降，提高了安全性。顶盖内侧的两个相对面各设有自锁装置的销扣612，自锁装置的的销杆（611）安装在传动通道内，位于蜗轮丝杠装置的螺母（323）的侧向（图中未表示）。当储藏室下降至地下接近到底时，销杆611在蜗轮丝杠装置的螺母323位移的带动下，便伸出传动通道外，插入销扣612中，达到储藏室的自锁目的。因而也只有当正常起动储藏室时，即螺母的运动才能打开自锁装置，否则报警电回路会发出警报声，显示了良好的防盗性能。底座22上还设有阻停架65，其架底脚可插入底座上设置的多排调节孔651，当储藏室作为车库使用时，可根据汽车前后轮与汽车前后端的距离自由调节位置，提高了驾驶者停车入库的安全性。另在坡道13一侧的混凝土层11的地下壁还设有电动升降控制箱326的箱体位。图4的下部为坑室的剖视图，坑室斜坡底设有蓄水槽42，槽内设有水泵43及其水浮力装置，混凝土层的外壁还设有防水层41、排水管44引出至地表外、排水可进入城市下水渠道。图4中还给出了通风系统各组成件所在位置的示意图、通风口设在混凝土层两个相对壁上，其中一组对壁为自然通风口，另一组对壁设有排风扇51通风管52从坑室通向地面，通风管口上设有防雨滤网盖521。
如图5所示，电连接图中有包括空气开关KK1、中间继电器K5、急停按钮TA（遥控停止按钮YT）、正转按钮ZA（遥控正转按钮YZ）、反转按钮FA(遥控反转按钮YF)、交流接触器K1、K2、位置行程开关S1、S2、交流电机M的储藏室的升降控制回路和包括提示音开关KK、位置行程开关S1与S2、扬声器TSY的提示音响回路。其中，升降控制回路中正转按钮ZA（遥控正转按钮YZ）、反转按钮FA(遥控反转按钮YF) 、交流接触器K1、K2常开接点相并联、再与遥控停止按钮YT、中间继电器K5、急停按钮TA相串联，再连接于交流接触器K1、K2两常闭接点处；防坠行程开关S01、S02、S03、S04相并联，再与空气开关KK1和中间继电器K5线圈串联，交流电机M连接于交流接触器K1、K2常开接点和位置行程开关S1、S2之间；提示音响回路中位置行程开关S1与S2串联后、再并联。
以下结合附图5、说明本发明电动升降控制与提示音响的工作过程：（一）电动升降控制及其保护的工作过程：
（1）当储藏室处于地下位置时，位置行程开关S2常闭接点断开，S1常闭接点接通；合上交流空气开关KK1；启动遥控正转接点YZ，电流就由A相经KK1、遥控停止按钮YT、中间继电器K5常闭接点、急停按钮TA、遥控正转按钮YZ、交流接触器K2常闭接点、K1线圈、位置行程开关S1至交流N相，交流接触器K1线圈得电，使K1常开接点闭合，接通了电机M正转回路，电机M正转，从而控制储藏室升至地面；并实现了对启动电机正转回路的自保持，防止因遥控正转接点YZ返回引起电机M回路断开；K1常闭接点断开，切断电机反转回路，防止在电机M正转过程中，因人为原因启动电机反转回路，造成电机M损坏。
（2）当储藏室升至地面时，S1常闭接点断开，切断电机正转回路及其启动回路，储藏室停止移动；同时位置行程开关S2常闭接点闭合，为将电机M反转从而使储藏室降至地下提供准备。
（3）当储藏室处于地面位置时，位置行程开关S1常闭接点断开，S2常闭接点接通，启动遥控反转接点YF，电流就由A相经KK1、遥控停止按钮YT、中间继电器K5常闭接点、急停按钮TA、遥控反转按钮YF、交流接触器K1常闭接点、K2线圈、位置行程开关S2至交流N相，交流接触器K2线圈得电，使电机M反转，从而控制储藏室降至地下，其它保护回路同电机M正转回路。
4）当储藏室处于升降过程中，若需要紧急停止时，可按下急停按钮TA或启动遥控停止接点YT，以断开电机正反转的启动回路，交流接触器K1或K2线圈失电，即断开了串于电机M中的K1或K2常开接点，实现电机M急停。
5）当储藏室处于升降过程中时，若其底座四个角中的其中一个角发生突降，便会启动防坠行程开关S01、S02、S03、S04中的任何一个，从而使K5线圈得电，K5常闭接点断开，即断开了电机启动回路，实现电机M急停。
（二）提示音响的工作过程：合上提示音开关KK，当储藏室处于升或降的过程中，S1和S2常闭接点同时接通，启动扬声器TSY，发出“储藏室升降请注意”音响信号。
本发明既可作遥控电动升降控制、还可手动控制升降按钮，当接通正转按钮ZA或反转按钮ZF，其启动电机M正、反转过程同遥控正转接点YZ或遥控反转接点YF的启动过程相一致。
如图6所示，电连接图中有包括空气开关KK1、排风扇电机按钮QA、时间继电器1SJ、中间继电器K3、自动排风开关KK5、温湿度控制器SWJ、排风电机M1、M2的通风系统的电回路；以及包括切换开关KK3、水泵开关KK2、水泵M3及浮力接点FJ、中间继电器K4的排水系统的电回路；和包括位置行程开关S2、防盗行程开关S3，报警音响BJY的报警系统的电回路；以及包括照明开关KK4、照明灯MD的照明电回路。其中KK5与SWJ串联后、与1SJ延时返回常开接点并联，再串联接于K3线圈。
以下再结合附图6说明本发明的通风、排水、报警、照明系统的的工作过程：
（一）通风系统的工作过程：合上交流空气开关KK1，启动排风扇电机按钮QA，时间继电器1SJ线圈得电，其1SJ常开延时返回接点闭合，中间继电器K3线圈得电，其K3常开接点闭合，接通排风电机M1、M2回路，实现对流排风；当过了设定的时间后，1SJ常开延时返回接点断开，中间继电器K3线圈失电，其K3常开接点断开，切断排风电机M1、M2电气回路。
另外，可经过自动排风开关KK5和湿温度控制接点SWJ启动K3；当储藏室内湿度或温度超过一定值时，湿温度控制接点SWJ便接通，中间继电器K3线圈得电；当湿度或温度低于一定值时，SWJ接点便返回， K3线圈失电，从而停止排风。其中增加一个中间继电器K3，目的是因经常启动排风电机M1、M2，以提高该回路中的接点拉弧能力。
（二）排水系统的工作过程：该过程可由手动和自动两种方式，切换开关KK3打在自动方式，当坑底水槽内的水位达到设定值时，浮力接点FJ闭合，中间继电器K4线圈得电， K4常开接点闭合，接通水泵M3回路，实现室内排水。当水槽内的水位低于设定值时，浮力接点FJ返回，K4常开接点断开，切断水泵M3电气回路。当切换开关KK3打在手动方式，在需要排水的时候，可合上水泵开关KK2，即可实现排水。
（三）报警系统的工作过程：储藏室降至地下后，位置行程开关S2的常开接点闭合；当储藏室被非正常或外力作用启动时，达到设定高度，防盗行程开关S3便接通，报警音响BJY实现报警。
（四）储藏室内照明由照明开关KK4直接控制照明灯MD。
以上所有电气回路，可以做成集成电路板，以缩小控制箱体积。
另：本发明如遇有停电或电气故障等，可使用另制独立的摇杆（未有图示）与手动控制齿轮及其连杆装置327相卡合施力，再通过蜗轮丝杠等装置的工作，以完成储藏室的升降操作。此外储藏室的顶盖的密封安全出口63，可供室内人员应急外出使用。
