SIMATIC控制系统在石油钻井设备上的应用 (2007/05/10 13:36)

整套系统实现了钻井设备的分布式集中控制。设置在电控房内的S7-300 CPU，通过现场的分布式I/O模块采集设备状态、控制现场设备的运行，具有复杂程序控制和常规联锁保护功能，并通过两台显示面板实现现场设备的运行状况的可视化，系统还具有历史归档和报表打印功能，使整个系统具有较强的技术优势和竞争力。

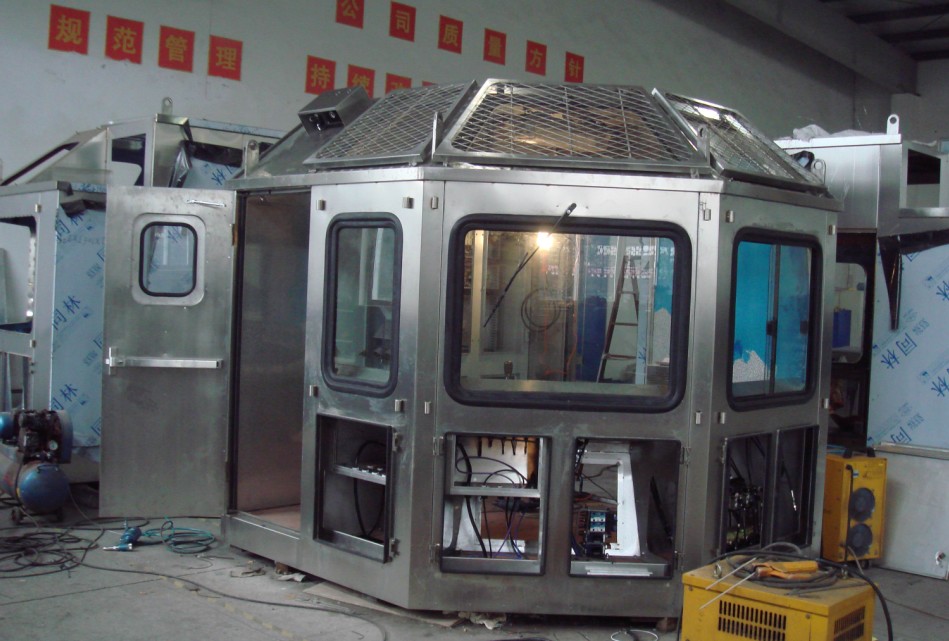

    由于方案是初次使用西门子公司的PLC控制系统，整个系统的通讯采用Profibus电气网络，系统中的司钻室距离电控房较远(60m)，系统初始设置通讯速率为1.5Mbps，但在现场调试过程中发现设置在司钻室的分布式I/O从站时常有通讯中断现象，而按照设计要求位于总线终端的中继器和总线连接器的终端电阻都置于“ON”位置。这让现场调试、故障查找及排除花费了较长时间。但按照手册查找，通讯速率应可达12Mbps，系统中设置通讯速率为1.5Mbps通讯应该可靠，但将波特率降低至500kbps，系统长时间运行安全可靠，再无通讯故障现象发生。这说明系统的通讯质量存在问题。经分析，从电控房到司钻室的通讯线受到动力线的干扰较大。设备现场线缆连接照片见图5:

    如何根据网络的拓补结构、总线的硬件连接情况确定系统可靠安全运行的通讯速率以及如何优化，这些困扰摆在我们面前。目前，西门子公司已推出用于检测Profibus 系统通讯质量的专用仪器，根据监测结果来改善拓补结构和硬件接线，便于设备安装、调试、故障定位与维护;另外，从性价比方面考虑，采用光纤通讯也是一种可行方案。从现场设备的调试和运行情况来看，SIMATIC PLC控制系统的可靠性和灵活性有目共睹，相信我们会有更多的设备来使用SIMATIC控制系统。
