土工格栅焊接机,土工格室焊接机,土工材料焊接机原理 (2008/11/06 14:07)

浏览字体：大　中　小

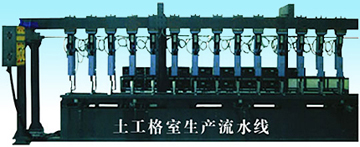

点图进入相册

土工格栅焊接机，土工格室焊接机，土工材料焊接机，土工格栅（王强 13358106655 http://www.csbhjj.com.cn/te_product_f/0/0.chtml）的作用是用于路基补强，使粒状填料与网格互相锁合在一起，形成稳定的平面，防止填料下陷

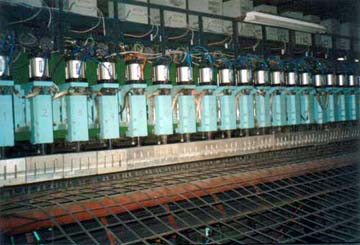

点图进入相册

无锡尼可超声波设备有限公司（王强 13358106655 http://www.csbhjj.com.cn/）

土　工　格　栅

性能特点

一、土工格栅加固土的机理
土工格栅对土的加固机理存在于格栅与土的相互作用中，一般认为，这种相互作用可归纳为以下三种情况：1、格栅表面与土的磨擦作用；2、格栅孔眼对土的“盥洗室”作用；3、土对格栅肋的袪阻抗作用。

二、土工格栅的力学效应
土工格栅是通过独特的工艺过程使聚合物的长链碳氢分子沿拉伸方向重新排列成一直线，因而具有较高的抗拉强度和较低的延伸率，土工格栅的抗拉强度已接近于软钢，再加上孔眼对土的锁定作用，土对栅肋的被动阻抗作用，使得土工格栅在土中抗拨能力或格栅对土的加固效果明显高于其他加筯构件。另外，如控制土工格栅的设计应变（延伸率）在10%以下，土工格栅几乎不产生蠕变。由此可见，土工格栅作为加筯材料有比其他土工加筯产品更优良的力学性能。

三、土工格栅加筯土的作用
1、提高地基承载力；2、限制土体的侧向位移；3、扩散应力，在基础底下软弱地基中换填一定厚度的砂垫层可将基底压力扩散以满足软弱地基承载力，如果将砂垫层改为土工格栅加筯砂土垫层则效果会更好。加筯砂土垫层的应力扩散角大约为70度，这比未加筯砂土垫层的应力扩散角仅为30度要大的多。

土工格栅应用领域

一、加固软弱地基
用土工格栅加固的软弱地基不仅限于泥沼及软土地基，其他凡是地基承载力，沉降不能满足构筑物（建筑物）要求的杂填土、冲填土地基等均可采用土工格栅进行加固，采用土工格栅加固软弱不禁风地基可迅速提高地基承载力至200-400kpa,并且控制地基沉降发展的效果也明显优于土工网。

二、加固公路路基
土工格栅对道路基层的侧限作用能有效地将荷载分布到更宽的底基层上，因此基层的厚度可减少50%，使用寿命可延长3倍，同时，土工格栅还可以提高基层承受往复荷载的能力，降低往复荷载对基层和底层所生的泵吸作用，实验表明，土工格栅加筯基层增加往复荷载能力作用的次数可在3倍以上。

三、加筯沥青或水泥路面
土工格栅铺设在沥青或水泥铺层底部，可减少车辙深度，延长路面抗疲劳寿命，还可以减少沥青或水泥铺面厚度，以节约成本。

四、加固路堤边坡及挡土墙
传统的路堤尤其是高路堤的填筑往往需要超填且路肩边缘不易压实，从而导致后期边坡雨水浸袭，坍塌失稳的现象时有发生，同时需要较缓的边坡，占地面积大，挡土墙壁也有同样的问题，采用土工格栅对路堤边坡或档土墙进行加固可减少二分之一占地面积，延长使用寿命，降低造价20-50%。

五、加固江河海堤
可做成石笼，再与格栅并用，防止堤坝被海水冲刷造成塌陷，石笼具有渗透性，能减缓海浪冲击，延长堤坝寿命，并能节省大量材料，节省人力物力，并能缩短工期。

土工格栅规格及性能参数

单向拉伸聚丙烯土工格栅规格性能参数

特　性	单位	TGDG25	TGDG35	TGDG50	TGDG80	TGDG110
单位质量	g/m2	370±50	450±50	550±50	700±50	1100±50
卷宽	m
每延米拉伸屈服力≥	KN/m	25	35	50	80	110
屈服伸长率≤	%	10
2%伸长率时的拉伸力≥	KN/m	7	10	12	26	32
5%伸长率时的拉伸力≥	KN/m	14	20	28	48	64

单向拉伸高密度聚乙烯土工格栅规格性能参数

特　性	单位	TGDG25	TGDG35	TGDG50	TGDG80	TGDG110
单位质量	g/m2	370±50	450±50	550±50	700±50	1100±50
卷宽	m
每延米拉伸屈服力≥	KN/m	25	35	50	80	110
屈服伸长率≤	%	12
2%伸长率时的拉伸力≥	KN/m	6	9	10	23	30
5%伸长率时的拉伸力≥	KN/m	12	18	25	44	60

双向拉伸聚丙烯土工格栅规格性能参数

特　性	单位	TGDG15－15	TGDG20－20	TGDG30－30	TGDG40－40	TGDG45－45
单位质量	g/m2	300±30	330±30	400±40	500±50	550±50
卷宽	m
每延米纵向拉伸屈服力≥	KN/m	15	20	30	40	45
每延米横向拉伸屈服力≥	KN/m	15	20	30	40	45
纵向屈服伸长率≤	%	13
横向屈服伸长率≤	%	16
纵向2%伸长率时的拉伸力≥	KN/m	5	8	11	13	16
横向2%伸长率时的拉伸力≥	KN/m	7	10	13	15	20
纵向5%伸长率时的拉伸力≥	KN/m	8	10	15	16	25
横向5%伸长率时的拉伸力≥	KN/m	10	13	15	20	22

土工格栅施工要点

双向土工格栅施工要点

双向土工格栅是以聚丙烯、高密度聚乙烯为原料、经特别的挤压、双向拉伸而制成、可减少所需的结构性填土，均匀荷载分布，具有较高的双向拉伸模量和抗拉强度，较高的抗机械破坏能力，耐久能力。主要用于软土地基处理和加筯土结构。

要点：开挖基床，设置砂垫层（高差不大于10cm）,碾压成平台，铺设格栅，纵轴向应于主要受力方向一致，纵向搭接10-20cm,横向10cm，搭接处用塑料带绑扎，并在铺设的格栅每隔1.5-2m用U型钉固定地面，登高的土工格栅应及时回填土料，铺设的土工格栅层视技术要求。

单向土工格栅施工要点
单向土工格栅是以聚丙烯、高密度聚乙烯为原料，经特别的挤压、拉伸制成，具有很强的单向强度和耐久能力，对土石料有很高的侧限能力，主要适用与加筋挡墙，加筋陡坡、桥台及公路、铁路、机场的加筋土结构。

要点：设置基础，按设计的墙面系统进行施工，当选用预制钢筋混凝土墙面板时，一般厚12-15cm支承在预制混凝土基础上。其宽度不大于30cm,厚度不小于20cm，埋深不小于60cm。应防止地基冻胀影响。
平整墙面，按设计要求开挖、平整。软土需压实或换填压实到需求密度，应略超出墙面范围。
筋材铺设，筋材主强度方向应垂直于墙面，以销钉固定。
墙体填土，借机械填土，车轮与筋材间的距离至少应保持15cm，压实后一层土厚约20－15cm。
墙面施工时，墙面处应包土工织物。防止填土漏失。
