XY系列震压式脱箱造型机
是铸造设备中的造型设备之一,是我厂学习引进日本及台湾技术并结合用户实际需求而设计的。该造型机
是小铸件脱箱造型用的最普遍造型设备。以压缩为动力,下型采用震实,上型采用压实,或获得硬度均匀的上下铸型。起模时给予模板轻微的震动,利用安装在砂箱上的导柱而进行。因为操作简单,便捷动作基本由机械完成,所以重托也能达到高生产效率。该造型机生产外观光滑、重量均衡、速度快、产量高,适应垂直分型、批量大、工件小的产品造模。
XY系列造型机操作流程说明示意如下:(共17个动作之1-6)

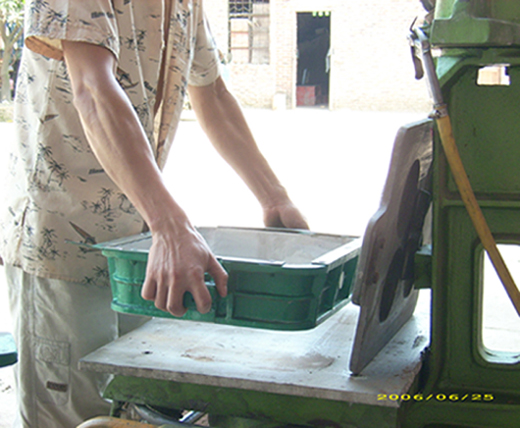

1、将造型砂箱上箱小口端朝下,放在工作台面上。

2、将中板模具浇注口面朝下放在上箱之上。

3、将造型砂箱有导柱面朝下插入中板模具和上箱的套卡内,使上箱、中板模具、下箱边成一体。此时所看见的状态位下小上大。

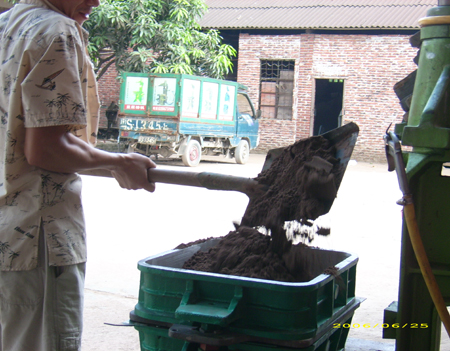

4、将造型砂填入下砂箱内。

5、将木底板平面朝下放在型砂上,操作者双手压住木手板,右膝盖顶住跳动开关,使工作台面负带造型箱开始跳动。其目的是通过震动,将型砂达到一定的紧实度(注:跳动的次数多少,决定砂型紧实度的大小)

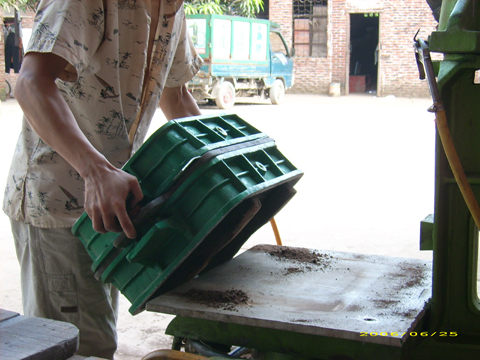

6、双手抓住砂箱两边耳朵,将造型砂箱上下180度翻转,使上下箱变动位置,此时所看见的状态位,上小下大。

未完待续(共有17个操作动作),将在后面的博文中逐一展示给大家,第一次操作,不好的地方希望老师们多指教!
|
||
