三折自锁式滑轨装置
本实用新型涉及滑轨装置技术领域，特指一种三折自锁滑轨，其包括相互叠加嵌套在一起的外轨、中轨和内轨，在外轨、中轨和内轨上分别设置有防止相互脱落的限位结构，外轨内侧壁和中轨的外侧壁之间设置安装有滚珠的滑条，中轨和内轨通过装有滚珠的珠槽嵌套连接，外轨一端的内槽中设有自锁装置，自锁装置由开口的卡勾和拉力弹簧构成，内轨一端开设有与卡勾开口配合的缺口，卡勾一端通过铆钉活动固定在外轨的底板上，卡勾表面设有一凸柱，外轨的底板上设有一板体，拉力弹簧一端与凸柱连接，另一端与板体连接，因为外轨一端的内槽中设置有自锁装置，内轨一端可以锁定在自锁装置中，用力推动内轨即可使内轨脱离自锁装置，方便实用。
三折自锁滑轨
三折自锁滑轨，其包括相互叠加嵌套在一起的外轨、中轨和内轨，在外轨、中轨和内轨上分别设置有防止相互脱落的限位结构，其特征在于：外轨内侧壁和中轨的外侧壁之间设置安装有滚珠的滑条，中轨和内轨通过装有滚珠的珠槽嵌套连接，外轨一端的内槽中设有自锁装置，自锁装置由开口的卡勾和拉力弹簧构成，内轨一端开设有与卡勾开口配合的缺口，卡勾一端通过铆钉活动固定在外轨的底板上，卡勾表面设有一凸柱，外轨的底板上设有一板体，拉力弹簧一端与凸柱连接，另一端与板体连接。
三折自锁滑轨，其包括相互叠加嵌套在一起的外轨、中轨和内轨，在外轨、中轨和内轨上分别设置有防止相互脱落的限位结构，其特征在于：外轨内侧壁和中轨的外侧壁之间设置安装有滚珠的滑条，中轨和内轨通过装有滚珠的珠槽嵌套连接，外轨一端的内槽中设有自锁装置，自锁装置由开口的卡勾和拉力弹簧构成，内轨一端开设有与卡勾开口配合的缺口，卡勾一端通过铆钉活动固定在外轨的底板上，卡勾表面设有一凸柱，外轨的底板上设有一板体，拉力弹簧一端与凸柱连接，另一端与板体连接。
| 专利号: | 200720050405 |
| 申请日: | 2007年4月17日 |
| 公开/公告日: | |
| 授权公告日: | 2008年2月27日 |
| 申请人/专利权人: | 东莞市石龙万通实业有限公司 |
| 国家/省市: | 广东(44) |
| 申请人地址: | 广东省东莞市石龙镇工交西湖工业区 |
| 邮编: | 523320 |
| 发明/设计人: | 王苏仔 |
| 代理人: | 张明 |
| 专利代理机构: | 东莞市专利事务所(44215) |
| 专利代理机构地址: | 广东省东莞市新芬路科学馆七楼(511700) |
| 专利类型: | 发明 |
| 公开号: | 000000000 |
| 公告日: | 2008年2月27日 |
| 授权日: | 2008年2月27日 |
| 公告号: | 201026009 |
点图进入相册

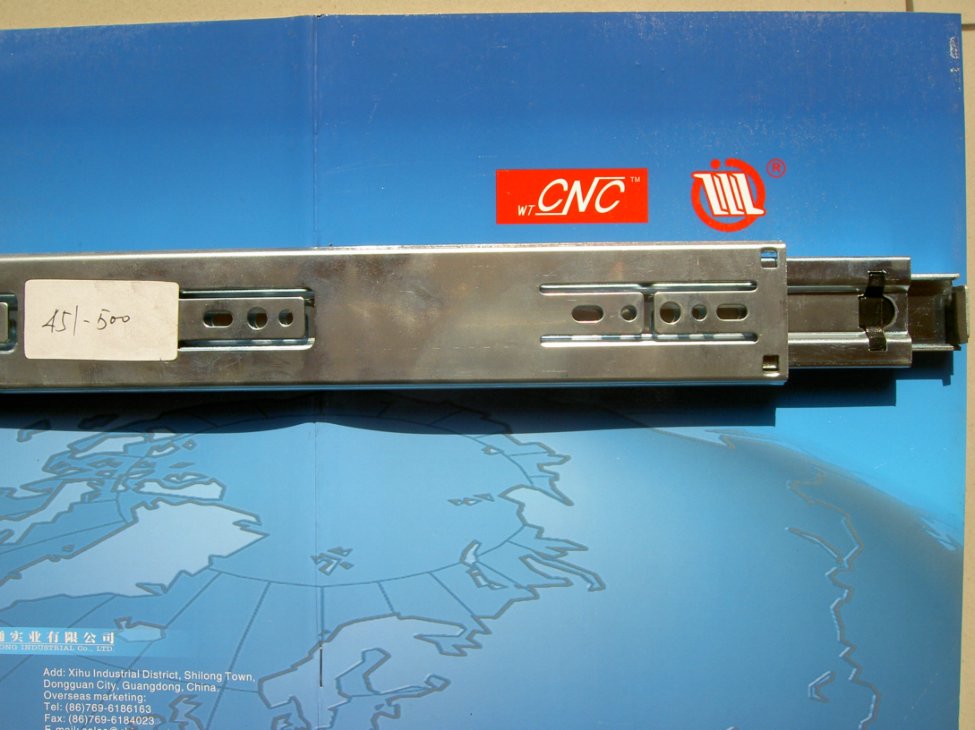

三折自锁滑轨国家专利号:200720050405 中国最早滑轨生产厂万通拥有
